Trong quá trình đọc bản vẽ kỹ thuật, lựa chọn ống nhựa, ống thép hay phụ kiện ngành nước, bạn chắc chắn đã từng bắt gặp ký hiệu DN như DN20, DN50, DN100… Tuy nhiên, không ít người vẫn nhầm lẫn DN là đường kính thật của ống, hoặc quy đổi DN một cách máy móc sang mm hay inch, dẫn đến chọn sai vật tư, không lắp ráp được hoặc gây rò rỉ hệ thống. Vậy DN là gì, DN có ý nghĩa ra sao trong kỹ thuật đường ống, và làm thế nào để sử dụng DN đúng cách khi chọn ống và phụ kiện ? Hãy cùng Hải Anh tìm hiểu tường tận, chính xác và dễ áp dụng nhé.
DN là gì: Giải mã đường kính danh nghĩa, tính quy ước kỹ thuật và bí quyết lắp ghép đồng bộ hệ thống đường ống
DN là gì trong tiêu chuẩn kỹ thuật đường ống?

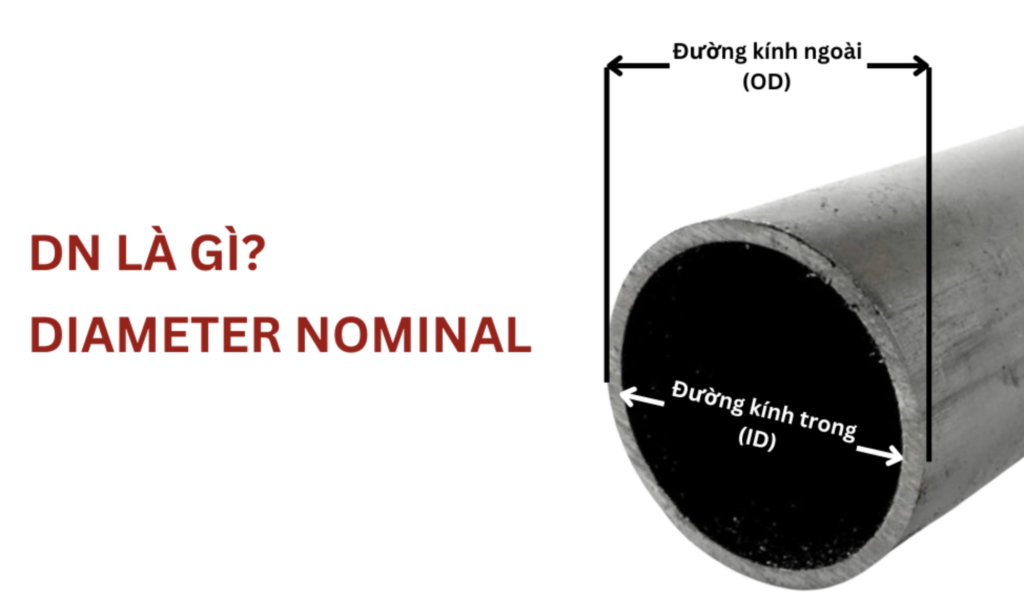

DN là gì?
DN là viết tắt của Diameter Nominal, được hiểu là đường kính danh nghĩa. Đây là một thông số mang tính quy ước tiêu chuẩn, dùng để phân loại kích thước ống, van và phụ kiện, thay vì phản ánh chính xác đường kính đo được trên thực tế của sản phẩm.
Ký hiệu DN được sử dụng rộng rãi trong các hệ thống cấp thoát nước, đường ống dẫn khí và hóa chất, lĩnh vực xây dựng – cơ điện (MEP) cũng như trong các tiêu chuẩn sản xuất ống và phụ kiện quốc tế. Cần lưu ý rằng DN không đại diện cho đường kính trong hoặc đường kính ngoài thực tế của ống.
DN có phải là đường kính thực của ống không?
Câu trả lời là không. DN chỉ đóng vai trò như một giá trị danh nghĩa, giúp thống nhất kích thước trong quá trình thiết kế và thi công hệ thống đường ống. Nhờ sử dụng DN, các loại ống, van và phụ kiện có thể lắp ghép đồng bộ với nhau, ngay cả khi được sản xuất theo những tiêu chuẩn khác nhau.
Trên thực tế, đường kính thật của ống còn phụ thuộc vào độ dày thành ống, tiêu chuẩn áp dụng (ISO, TCVN, DIN…) và vật liệu chế tạo như PVC, HDPE, thép hay gang.
Ứng dụng của DN trong hệ thống đường ống kỹ thuật
Trong lĩnh vực đường ống, DN là ký hiệu xuất hiện phổ biến trên nhiều loại vật liệu khác nhau như ống nhựa PVC dùng cho cấp thoát nước, ống HDPE trong hạ tầng kỹ thuật và ống thép, ống gang cho công nghiệp hoặc hệ thống phòng cháy chữa cháy.
Trên các bản vẽ thiết kế, kỹ sư thường chỉ thể hiện kích thước DN thay vì ghi chi tiết đường kính trong – ngoài, nhằm đơn giản hóa bản vẽ và đảm bảo tính thống nhất trong thi công.
DN trong van, phụ kiện và thiết bị đường ống
Không chỉ giới hạn ở ống, DN còn được áp dụng cho nhiều thiết bị và phụ kiện đường ống như van cổng, van bướm, van bi, mặt bích, khớp nối, tê, cút hay măng sông.
Ví dụ, một van DN50 được thiết kế để lắp tương thích với ống DN50, dù đường kính thực tế của các sản phẩm đến từ những nhà sản xuất khác nhau có thể có sai lệch nhỏ. Việc sử dụng DN giúp đảm bảo tính đồng bộ và khả năng lắp lẫn trong toàn bộ hệ thống.
Phân biệt DN, OD, ID: Quy tắc đường kính danh nghĩa, độ dày thành ống và sai lầm khi quy đổi sang hệ inch

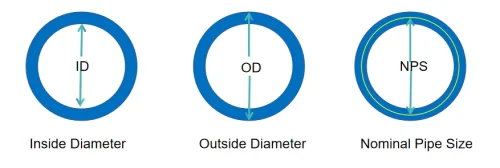

Phân biệt DN, OD, ID
Việc hiểu đúng sự khác biệt giữa DN, OD và ID giúp kỹ sư, nhà thầu và chủ đầu tư lựa chọn chính xác kích thước ống, độ dày thành ống theo tiêu chuẩn kỹ thuật, đồng thời tránh những sai lầm phổ biến khi quy đổi DN sang đơn vị inch trong thiết kế và thi công hệ thống đường ống.
Phân biệt DN và đường kính ngoài ống (OD – Outside Diameter)
OD là viết tắt của Outside Diameter, chỉ đường kính ngoài thực tế của ống khi đo trực tiếp. Thông số này phản ánh kích thước vật lý thật của sản phẩm và có thể khác nhau giữa các tiêu chuẩn sản xuất, ngay cả khi ống có cùng DN.
Chẳng hạn, đối với ống HDPE DN50, đường kính ngoài theo tiêu chuẩn ISO thường vào khoảng 63 mm. Điều này cho thấy DN không đồng nghĩa với OD và không thể dùng thay thế cho thông số đường kính ngoài.
Phân biệt DN và đường kính trong ống (ID – Inside Diameter)
ID, hay Inside Diameter, là thông số thể hiện đường kính lòng trong của ống, nơi dòng lưu chất chảy qua. Giá trị này không cố định mà phụ thuộc trực tiếp vào độ dày thành ống.
Ví dụ, với cùng kích thước DN50, ống có cấp áp PN10 sẽ sở hữu đường kính trong lớn hơn so với ống PN16, do thành ống mỏng hơn. Vì vậy, DN không phản ánh chính xác đường kính trong (ID) của ống.
Sự khác nhau giữa DN và đơn vị đo inch
Nhiều người thường nhầm lẫn rằng DN chính là cách gọi khác của inch, tuy nhiên cách hiểu này chưa hoàn toàn chính xác. Inch là đơn vị đo lường chiều dài, trong khi DN chỉ là giá trị danh nghĩa được dùng để quy ước kích thước.
Trên thực tế, một số kích thước DN thường được quy ước tương đối với inch, chẳng hạn DN25 thường tương đương 1 inch, hay DN50 xấp xỉ 2 inch. Tuy nhiên, đây chỉ là mối liên hệ mang tính tham khảo, không phải phép chuyển đổi tuyệt đối giữa DN và inch.
Thông số DN ống nhựa: Tính đồng bộ PVC dân dụng, áp lực HDPE hạ tầng và kết nối nhiệt PPR nóng lạnh bền vững
Vai trò của DN trong ống nhựa PVC dân dụng và kỹ thuật
Trong hệ thống ống nhựa PVC, thông số DN thường được in trực tiếp trên bề mặt ống, giúp người dùng dễ dàng nhận diện kích thước khi thi công. DN được sử dụng rộng rãi trong các hệ thống cấp nước sinh hoạt và thoát nước dân dụng, nơi yêu cầu tính đồng bộ cao. Nhờ DN, việc lựa chọn phụ kiện đi kèm như cút, tê, măng sông trở nên chính xác và đảm bảo khả năng lắp ghép đồng nhất.
Ứng dụng thông số DN trong ống nhựa HDPE
Đối với ống nhựa HDPE, DN thường được ghi cùng với PN – áp lực danh nghĩa, phản ánh khả năng chịu áp của đường ống. Trong thực tế, các ống có cùng DN nhưng khác PN sẽ có độ dày thành ống khác nhau, dẫn đến sự thay đổi về đường kính trong. DN của ống HDPE đóng vai trò đặc biệt quan trọng trong các hệ thống hạ tầng đô thị, cấp nước sạch và thoát nước ngầm, nơi yêu cầu cao về độ bền và tính tương thích kỹ thuật.
Ý nghĩa của DN trong hệ thống ống nhựa PPR
Trong hệ thống ống nhựa PPR, DN là thông số cơ bản được sử dụng để thiết kế và thi công đường ống nước nóng – lạnh trong công trình dân dụng và công nghiệp nhẹ. Việc xác định đúng DN giúp đảm bảo khả năng kết nối chính xác với van và phụ kiện PPR, đồng thời duy trì hiệu quả vận hành ổn định và an toàn cho toàn bộ hệ thống.
Lỗi chọn DN ống nhựa: Nhầm lẫn đường kính ngoài, sai lệch phụ kiện và rủi ro rò rỉ thủy lực tại mối nối
Nhầm lẫn DN với đường kính ngoài (OD) của ống
Một sai sót phổ biến khi lựa chọn vật tư đường ống là đồng nhất DN với đường kính ngoài thực tế của ống. Trên thực tế, DN chỉ là kích thước danh nghĩa, không phản ánh chính xác OD. Việc hiểu sai khái niệm này dễ dẫn đến tình trạng chọn nhầm phụ kiện, khiến các chi tiết không thể lắp khớp, từ đó phát sinh chi phí tháo dỡ và thay thế không cần thiết trong quá trình thi công.
Không đồng bộ DN giữa ống và phụ kiện trong hệ thống
Một lỗi kỹ thuật khác thường gặp là sử dụng ống và phụ kiện không cùng DN, ví dụ ống DN50 nhưng lại kết nối với phụ kiện DN60. Sự không tương thích này khiến mối nối không kín khít, làm giảm độ kín nước của toàn hệ thống, tiềm ẩn nguy cơ rò rỉ, thấm nước và suy giảm hiệu suất vận hành trong quá trình sử dụng lâu dài.
