Khi nhắc đến hệ thống nước nóng trong gia đình, sơ đồ ống nước bình nóng lạnh đóng vai trò then chốt giúp thiết bị hoạt động ổn định, tránh rò rỉ và tiết kiệm điện năng. Bài viết này sẽ hướng dẫn bạn cách đọc sơ đồ, lựa chọn vật liệu và lắp đặt chuẩn kỹ thuật để an toàn và hiệu quả. Cùng Hải Ngọc tìm hiểu chi tiết dưới đây nhé!
Tổng quan về hệ thống ống nước bình nóng lạnh
Một hệ thống chuẩn thường bao gồm:
- Đường ống dẫn nước lạnh cấp vào bình.
- Đường ống dẫn nước nóng ra khỏi bình.
- Van một chiều chống chảy ngược.
- Ống nối đến sen tắm hoặc vòi sử dụng.
- Bình nóng lạnh và phụ kiện đi kèm.
Dù là bình gián tiếp hay trực tiếp, sơ đồ ống nước bình nóng lạnh đều cần được lắp đặt đúng kỹ thuật để đảm bảo kín nước và bền bỉ theo thời gian.
Sơ đồ lắp đặt cơ bản của ống nước bình nóng lạnh
Sơ đồ cho bình nóng lạnh trực tiếp
- Sử dụng ống chia chữ T từ nguồn nước lạnh.
- Một nhánh đi vào bình để làm nóng, một nhánh ra vòi lạnh.
- Ống nước nóng dẫn ra vòi sen, vòi rửa.
- Cần CB chống giật (ELCB) riêng để an toàn điện.

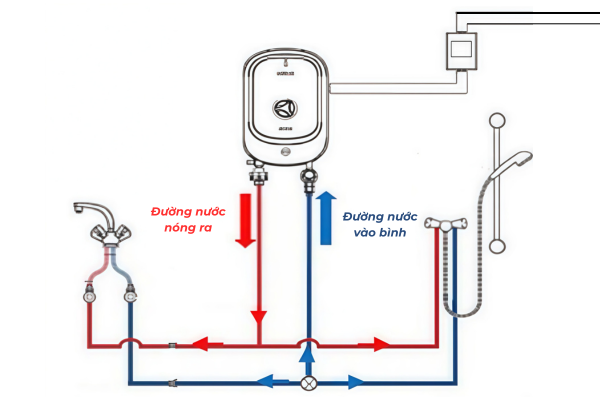

Sơ đồ bình nóng lạnh trực tiếp
Sơ đồ cho bình nóng lạnh gián tiếp
- Gồm bình chứa 15–100 lít và hệ thống đường ống riêng cho nóng – lạnh.
- Van một chiều đặt ở đầu vào để chống dòng ngược.
- Đường ống nóng đi riêng, kết nối đến các điểm sử dụng khác nhau.
Sơ đồ cho bình năng lượng mặt trời
- Yêu cầu độ cao bồn chứa ≥ 1,5m để tạo áp lực.
- Ống nóng và lạnh tách biệt, lắp thêm van một chiều đầu vào.
- Cần bố trí đường ống gọn, hạn chế đoạn dài để giảm thất thoát nhiệt.
Sơ đồ cho bình năng lượng mặt trời
Nguyên tắc thiết kế và lắp đặt ống nước bình nóng lạnh
Chọn vật liệu phù hợp
- Không dùng ống uPVC thông thường cho nước nóng.
- Nên sử dụng ống PP-R Nhựa Tiền Phong: chịu nhiệt đến 95°C, bền, kín khít.
Ống nhựa PPR Tiền Phong
Rút ngắn đường ống
- Đường ống càng ngắn, nhiệt càng ít thất thoát.
- Tiết kiệm điện năng, tăng hiệu suất bình.
Bố trí song song và đúng khoảng cách
- Ống nóng – lạnh nên cách nhau ít nhất 20cm.
- Ưu tiên đi ống âm tường hoặc trong hộp kỹ thuật để bảo vệ và tăng tính thẩm mỹ.
Quy trình lắp đặt chuẩn ống nước bình nóng lạnh
Xác định vị trí lắp đặt
- Treo bình cách sàn tối thiểu 1,5m.
- Cách bồn tắm, lavabo hoặc vật dụng khác ít nhất 2m.
- Đảm bảo khu vực khô ráo, thông thoáng, dễ bảo trì.
Lắp đặt van và kết nối đường ống
- Gắn van 3 trong 1 ở đầu nước vào bình.
- Kết nối bằng ống PP-R với đầu cấp nước lạnh.
- Đầu ra nối đến sen tắm, vòi rửa.
Kiểm tra điện và vận hành
- Lắp CB chống giật đúng quy định.
- Đấu dây điện theo hướng dẫn an toàn.
- Kiểm tra kín nước, độ áp và thử hoạt động trước khi bàn giao.
Lưu ý khi sử dụng ống nước bình nóng lạnh
- Không bật bình khi chưa có nước trong bình để tránh hỏng thanh nhiệt.
- Vệ sinh định kỳ, súc cặn để tránh tắc ống và ăn mòn.
- Kiểm tra van một chiều, rắc co và mối nối thường xuyên.
- Tắt điện sau khi đun nóng để tiết kiệm điện và bảo vệ an toàn.
Việc hiểu đúng sơ đồ ống nước bình nóng lạnh và áp dụng nguyên tắc lắp đặt sẽ giúp hệ thống vận hành hiệu quả, tiết kiệm và an toàn cho gia đình. Để được tư vấn chọn ống PP-R và phụ kiện chất lượng cao, bạn hãy liên hệ Hải Ngọc – Nhà Phân phối chính thức Nhựa Tiền Phong tại thành phố Thủ Đức để nhận hỗ trợ chi tiết và chuyên nghiệp nhất.
