Trong các hệ thống đường ống công nghiệp và dân dụng, van đóng vai trò kiểm soát và điều tiết dòng chảy của lưu chất. Trong số đó, van cầu là một trong những loại van được sử dụng phổ biến nhờ khả năng điều chỉnh lưu lượng chính xác và độ kín cao. Hãy cùng Hải Ngọc tìm hiểu về van cầu là gì, cấu tạo ra sao và được ứng dụng như thế nào trong thực tế nhé.
Van cầu là gì? Thiết bị tịnh tiến đĩa van, điều tiết dòng chảy chữ S và kiểm soát áp suất thủy lực chính xác

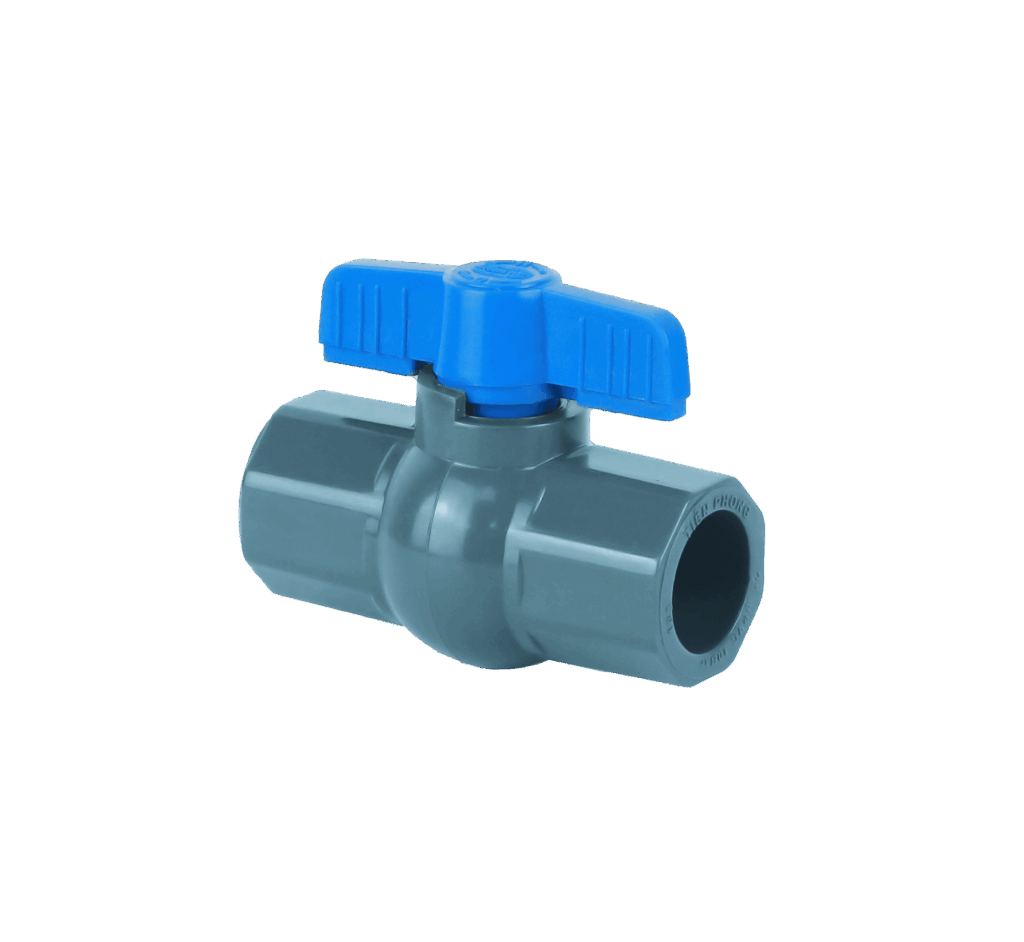

Van cầu là gì?
Van cầu (Globe Valve) là thiết bị cơ khí được sử dụng phổ biến trong hệ thống đường ống với chức năng đóng, mở hoặc điều chỉnh lưu lượng của chất lỏng, khí và hơi. Cơ chế hoạt động của van dựa trên chuyển động tịnh tiến theo phương thẳng đứng của đĩa van, cho phép kiểm soát dòng chảy một cách linh hoạt và có độ chính xác cao.
So với các loại van đóng/mở nhanh như van bi hoặc van cổng, van cầu đặc biệt phù hợp với các hệ thống yêu cầu điều tiết lưu lượng liên tục, vận hành ổn định và kiểm soát tốt áp suất dòng chảy.
Nguồn gốc và ý nghĩa tên gọi van cầu
Tên gọi “van cầu” bắt nguồn từ hình dạng bên ngoài của thân van, có cấu trúc gần giống hình cầu. Bên trong thân van, dòng lưu chất được dẫn hướng theo dạng cong hoặc chữ S, tạo nên đặc điểm dòng chảy riêng biệt. Chính thiết kế này giúp van cầu nổi bật về khả năng điều tiết so với nhiều loại van khác trên thị trường.
Cấu tạo van cầu: Sự phối hợp đĩa tịnh tiến, trục truyền lực và thân đúc chịu áp đảm bảo kín khít tuyệt đối
Hiểu rõ cấu tạo van cầu giúp người sử dụng và kỹ sư lựa chọn, lắp đặt và vận hành thiết bị đúng kỹ thuật, đảm bảo khả năng chịu áp cao, điều tiết dòng chảy chính xác và duy trì độ kín khít ổn định trong suốt quá trình khai thác hệ thống.
Thân van cầu – Bộ phận chịu áp lực chính

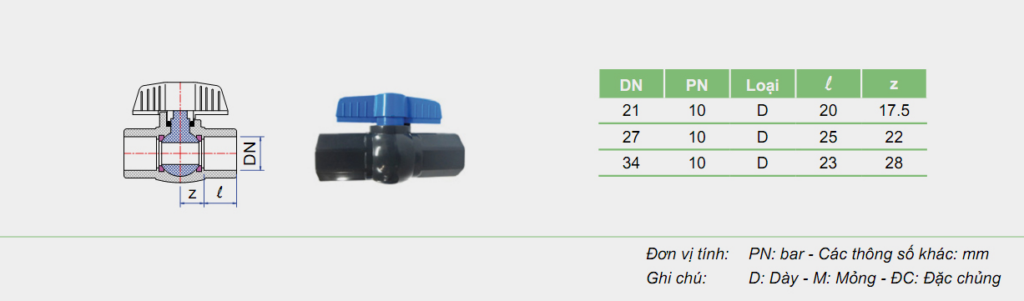

Cấu tạo của van cầu
Thân van cầu là bộ phận quan trọng nhất, trực tiếp chịu tác động của áp suất và nhiệt độ từ lưu chất. Tùy vào điều kiện sử dụng, thân van thường được chế tạo từ các vật liệu như gang, thép carbon, inox hoặc đồng. Việc lựa chọn vật liệu thân van ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chịu áp, chịu nhiệt cũng như tuổi thọ của van trong từng môi trường làm việc cụ thể.
Đĩa van – Cơ cấu điều tiết dòng chảy
Đĩa van là chi tiết tiếp xúc trực tiếp với lưu chất, đảm nhiệm vai trò đóng kín hoặc điều chỉnh lưu lượng. Khi van vận hành, đĩa van di chuyển lên xuống theo trục, làm thay đổi tiết diện dòng chảy bên trong thân van. Tùy theo yêu cầu sử dụng, đĩa van có thể được thiết kế dạng phẳng, hình nón hoặc dạng parabol nhằm tối ưu khả năng điều tiết chính xác.
Trục van và tay quay vận hành
Trục van đóng vai trò truyền lực từ tay quay xuống đĩa van, đảm bảo chuyển động đóng – mở diễn ra chính xác và ổn định. Tay quay được thiết kế để người vận hành thao tác dễ dàng, an toàn, đặc biệt trong các hệ thống có áp suất hoặc nhiệt độ cao.
Gioăng làm kín và nắp van
Gioăng làm kín giúp đảm bảo độ kín khít giữa các bộ phận, hạn chế tối đa tình trạng rò rỉ lưu chất trong quá trình vận hành. Nắp van có chức năng cố định trục van, đồng thời bảo vệ các chi tiết bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm hoặc hóa chất.
Cơ chế van cầu: Vận hành tịnh tiến đĩa van, điều tiết lưu lượng tuyến tính và duy trì ổn định áp suất hệ thống
Cơ chế đóng – mở và điều tiết dòng chảy của van cầu
Van cầu vận hành theo nguyên lý tịnh tiến: khi người dùng xoay tay quay, trục van di chuyển theo phương thẳng đứng. Đĩa van được nâng lên để mở van và hạ xuống để đóng van. Trong quá trình này, dòng chảy bên trong van bị đổi hướng, tạo điều kiện thuận lợi cho việc điều chỉnh lưu lượng một cách chính xác.
Khả năng điều tiết lưu lượng vượt trội của van cầu
Nhờ cấu tạo đặc thù, van cầu cho phép kiểm soát dòng chảy ở nhiều mức khác nhau với độ ổn định cao. Van giúp hạn chế rung lắc, giảm dao động áp suất và duy trì lưu lượng đều trong hệ thống. Mặc dù không phù hợp cho thao tác đóng/mở nhanh như van bi hay van cổng, van cầu lại vượt trội trong các ứng dụng cần điều chỉnh lưu lượng chính xác và liên tục.
Ứng dụng van cầu: Giải pháp điều tiết hệ hơi HVAC, kiểm soát thủy lực PCCC và vận hành áp lực cao trong công nghiệp
Với khả năng điều tiết lưu lượng chính xác, chịu áp lực và nhiệt độ cao, van cầu được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật như cấp thoát nước, HVAC, phòng cháy chữa cháy và các dây chuyền công nghiệp yêu cầu vận hành ổn định, an toàn lâu dài.
Ứng dụng van cầu trong hệ thống cấp thoát nước dân dụng
Trong lĩnh vực cấp thoát nước, van cầu được lắp đặt phổ biến tại các công trình dân dụng nhằm kiểm soát và điều chỉnh lưu lượng nước hiệu quả. Thiết bị này thường xuất hiện trong nhà ở, chung cư, khu dân cư tập trung và các công trình công cộng, nơi yêu cầu khả năng điều tiết dòng chảy ổn định, hạn chế biến động áp suất và đảm bảo an toàn cho hệ thống đường ống.
Vai trò của van cầu trong các hệ thống công nghiệp
Van cầu được sử dụng rộng rãi trong môi trường công nghiệp nhờ khả năng chịu áp lực và nhiệt độ cao. Thiết bị này đóng vai trò quan trọng trong các nhà máy sản xuất, hệ thống hơi nóng, khí nén cũng như trong các ngành công nghiệp đặc thù như dầu khí và hóa chất. Nhờ khả năng điều tiết chính xác, van cầu giúp duy trì quá trình vận hành ổn định và an toàn cho toàn bộ hệ thống.
Ứng dụng van cầu trong hệ thống HVAC và phòng cháy chữa cháy
Trong các hệ thống HVAC và PCCC, van cầu được sử dụng để kiểm soát lưu lượng nước nóng – lạnh và duy trì áp suất ổn định trong đường ống. Việc điều chỉnh lưu lượng chính xác giúp hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và đáp ứng các yêu cầu kỹ thuật nghiêm ngặt về an toàn và vận hành.
Sau khi bạn đã hiểu hơn van cầu là gì thì có thể liên hệ Hải Ngọc để được tư vấn kỹ thuật chi tiết, nhận báo giá ưu đãi cho hệ thống cấp thoát nước của bạn cụ thể hơn.
